SECONDE                                               M.P.I.                                                                               Séance : Electricité

MESURES D’INTENSITE ET DE TENSION

Rédaction du compte-rendu:   sur feuille


Objectifs :

  • Utiliser un multimètre
  • Utiliser la plaque de montage, repérer les connections
  • Retrouver les lois électriques simples sur la tension et l'intensité électriques



I DECOUVERTE DU MATERIEL


a - Mesurer à l’aide de l’ohmmètre la résistance du conducteur ohmique ainsi que la résistance d’un fil de connexion.
b - Commenter.
La plaquette de montage est constituée « d’alvéoles » permettant de placer des composants électriques ou des fils : certaines sont reliées entre elles par des conducteurs pour former une ligne conductrice.
Ces connexions sont non visibles.
c - A l’aide de l’ohmmètre, trouver comment sont réalisées les connexions sous la plaque blanche et les représenter sur un schéma.

II REALISATION D’UN MONTAGE SIMPLE

  • Régler l’alimentation sur 4 V.
  • Eteindre l’alimentation.
  • Réaliser le montage ci-contre:

Attention ! La plus grande patte de la diode doit être reliée à la borne + du générateur.
Choisir pour l’ampèremètre la borne mA et le calibre 400 mA.

Appeler le professeur pour vérification.

Allumer l’alimentation.

Questions:

  1. Quelle est l’intensité du courant dans le circuit ?
  2. Quelle est la tension aux bornes de la DEL ?
  3. D’après la valeur de l’intensité dans le circuit, quel calibre aurait-il été préférable d’utiliser ? Pourquoi ce choix aurait-il été meilleur ?
  4. D’après la valeur de l’intensité dans le circuit, quel(s) calibre(s) ne faut-il surtout pas choisir ? Pourquoi ?


III MONTAGE SERIE


  • Régler l’alimentation sur 8V.
  • Eteindre l’alimentation.

  1. Mesures d’intensité
On veut réaliser le montage ci-contre:
Les intensités seront suffisamment petites pour qu’il soit inutile d’utiliser la borne « A ».
On pourra donc utiliser directement la borne « mA ».
  1. Quel calibre faut-il choisir pour l’ampèremètre avant de fermer le circuit ?
Réaliser le montage et appeler le professeur.
Allumer l’alimentation.
  1. Quelle est l’intensité lue ?
  2. Choisir le calibre le mieux adapté à cette intensité.
  3. Quelle est l’intensité du courant lue par les deux ampèremètres ?
  4. Donner une conclusion concernant l’intensité dans un circuit série.
Eteindre l’alimentation.

  1. Mesures de tension.
  • Réaliser un circuit contenant une alimentation 8 V ; trois DEL et une résistance en série, un voltmètre pour mesurer la tension aux bornes de la résistance.
  • Appeler le professeur pour vérification.
  • Allumer l’alimentation.
  1. Mesurer la tension aux bornes de la résistance et la tension aux bornes de chaque diode.
  2. Rédiger une conclusion.
  • Eteindre l’alimentation et défaire le montage.

 IV MONTAGE DERIVATION

  • Régler l’alimentation sur 5 V.
  • Eteindre l’alimentation.
  1. Mesures d’intensité

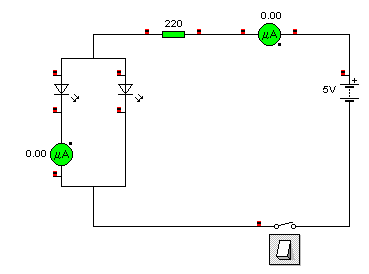

  • Réaliser le montage ci-contre :

La valeur de l’intensité est suffisamment petite pour qu’il soit inutile de choisir la borne « A ». Choisir donc directement la borne « mA ».

  • Choisir correctement le premier calibre de mesure.
  • Vous choisirez ensuite le calibre le mieux adapté à la situation présente.
  • Choisir les DEL rouges et jaunes (si possible).

Appeler le professeur pour vérification.
Allumer l’alimentation.
  1. Relever les valeurs de intensités lues.

Eteindre l’alimentation.
Modifier le montage pour mesurer maintenant la valeur de l’intensité du courant qui circule dans l’autre diode.

  1. Lire l’intensité mesurée.
  2. Rédiger une conclusion.
  1. Mesures de tensions
  • Réaliser le montage comprenant une alimentation 5 V, une résistance, deux diodes, rouge et jaune, en dérivation.
  • Appeler le prof.
  1. Mesurer les tensions aux bornes des différents dipôles du circuit.
  2. Rédiger une conclusion.
